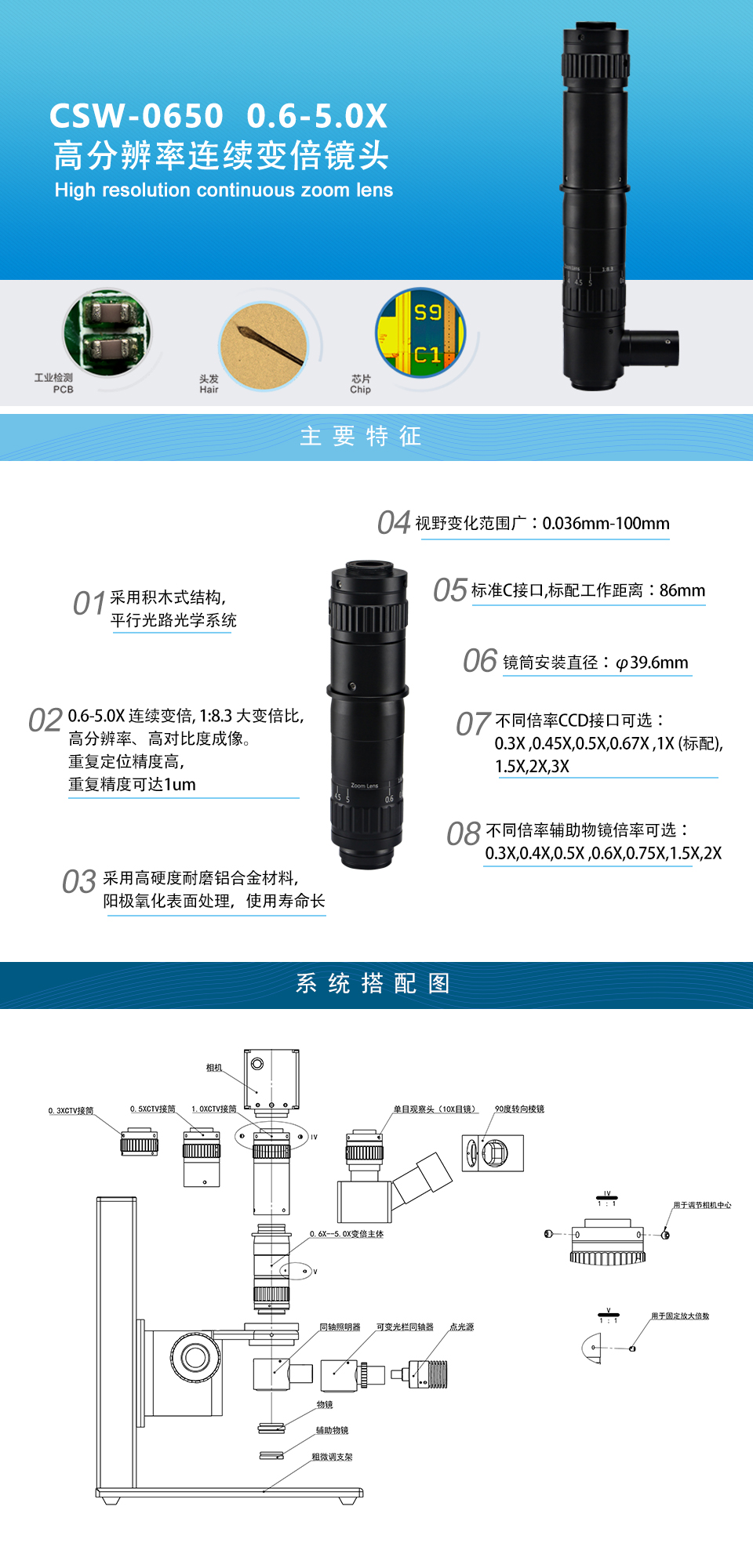

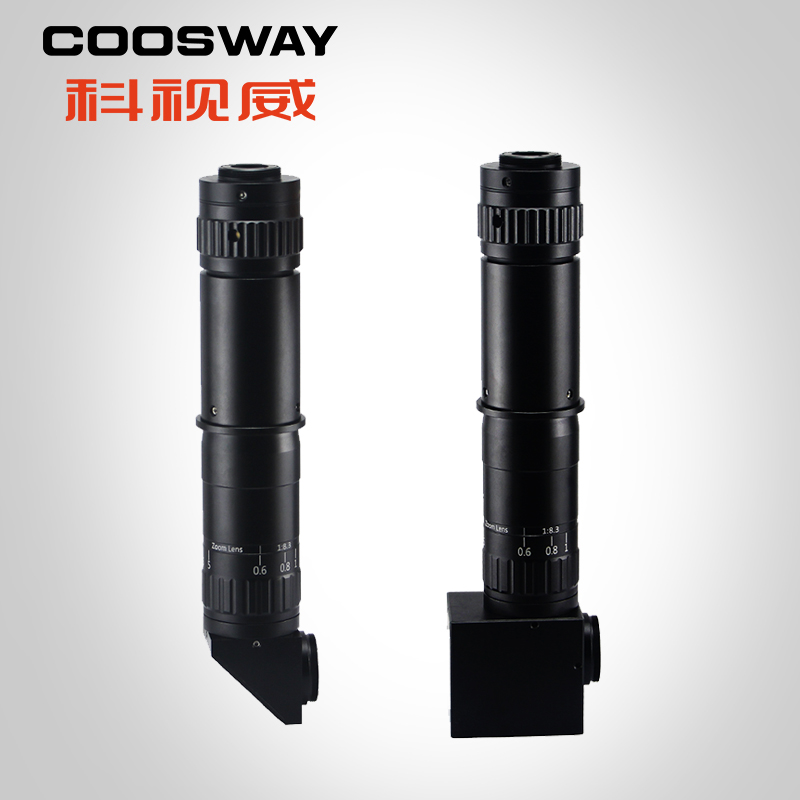

CSW-0650

采用積木式結構，平行光路光學系統；高分辨率、高對比度成像。重復定位精度高；可選CCD接口倍率：0.3X、0.45X、0.5X、0.67X、1.0X、1.5X、2.0X、3.0X; 可選輔助物鏡：0.3X、0.4X、0.5X、0.6X、0.75X、1.5X、2.0X； 0.6-5.0X 連續變倍; 標配工作距離：86mm

在線咨詢聯系我們

產品介紹
案例展示
顯微成像
售后服務

型號	規格 (CCD接口+變倍體+物鏡)	倍率	工作距離	光源
CSW-0650	1XCCD+0.6-5.0X連續變倍主體+1X物鏡	0.6-5.0X	86mm	-
CSW-0650D	1XCCD+0.6-5.0X定格定倍主體+1X物鏡	0.6-5.0X	86mm	-
CSW-0650C	1XCCD+0.6-5.0X連續變倍主體+1X物鏡	0.6-5.0X	86mm	同軸光源
CSW-0650CD	1XCCD+0.6-5.0X定格定倍主體+1X物鏡	0.6-5.0X	86mm	同軸光源
CSW-0650TV05	0.5XCCD+0.6-5.0連續變倍主體+1X物鏡	0.3-2.5X	86mm	-
CSW-0650DTV05	0.5XCCD+0.6-5.0X定格定倍主體+1X物鏡	0.3-2.5X	86mm	-
CSW-0650CTV05	0.5XCCD+0.6-5.0X連續變倍主體+1X物鏡	0.3-2.5X	86mm	同軸光源
CSW-0650CDTV05	0.5XCCD+0.6-5.0X定格定倍主體+1X物鏡	0.3-2.5X	86mm	同軸光源

倍率	工作距離	視野	景深	數值孔徑	分辨率
0.6X	85.6mm	12x6.75mm	3.12mm	0.021mm	0.016mm
0.8X	85.6mm	9x5.06mm	2.04mm	0.025mm	0.014mm
1.0X	85.6mm	7.2x4.05mm	1.21mm	0.033mm	0.010mm
2.0X	85.6mm	3.6x2.03mm	0.38mm	0.053mm	0.006mm
3.0X	85.6mm	2.4x1.35mm	0.20mm	0.067mm	0.005mm
4.0X	85.6mm	1.8x1.01mm	0.13mm	0.079mm	0.004mm
5.0X	85.6mm	1.5x0.81mm	0.09mm	0.090mm	0.004mm

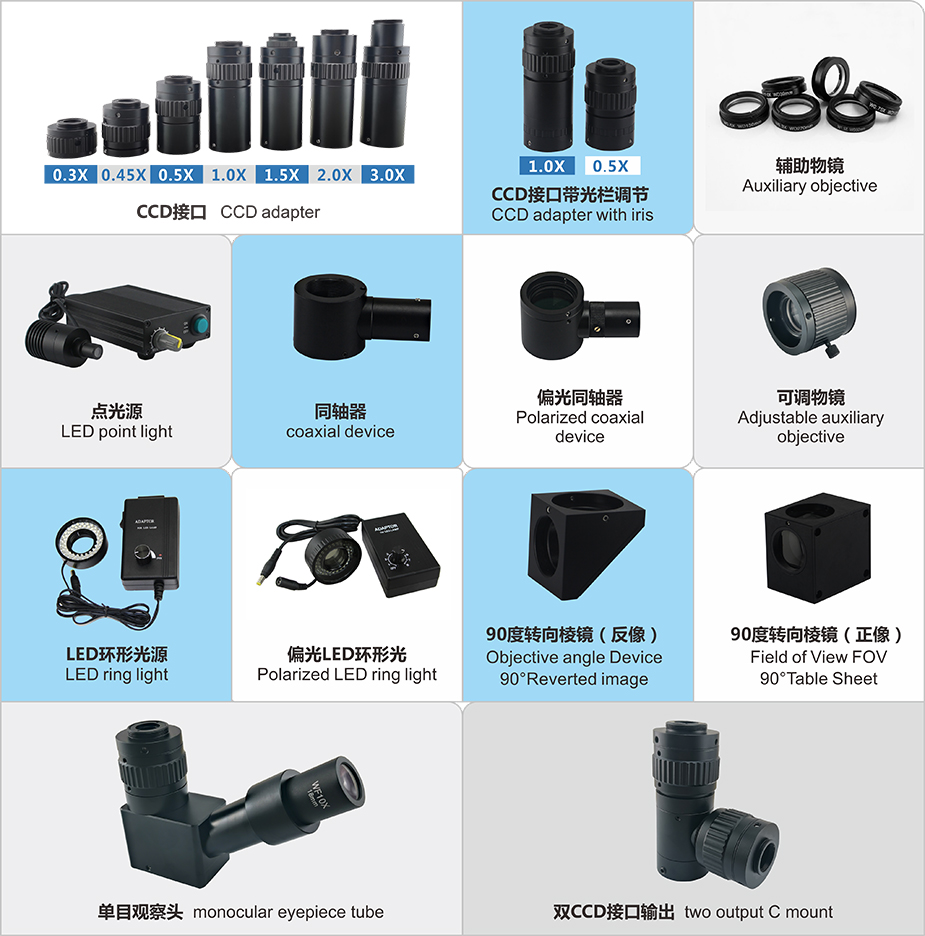

型號	名稱	規格

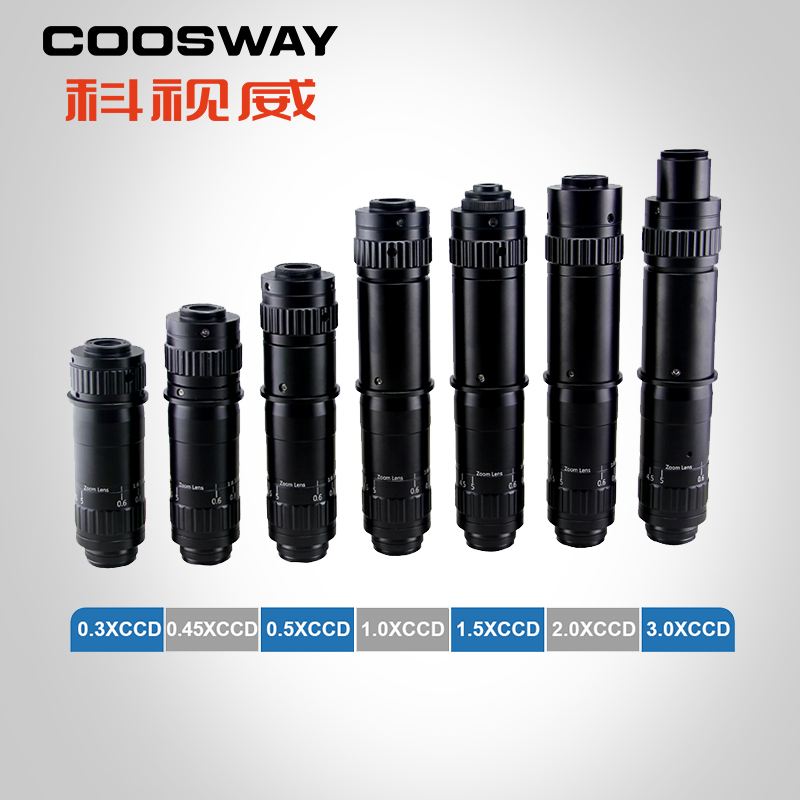

C6503	0.3X CCD接口	標準C接口
C65045	0.45XCCD接口	標準C接口
C6505	0.5X CCD接口	標準C接口
C6505R	0.5X CCD接口	帶光欄調節
C6510R	1.0X CCD接口	帶光欄調節
C65067	0.67XCCD接口	標準C接口
C6515	1.5X CCD接口	標準C接口
C6520	2X CCD接口	標準C接口
C6530	3X CCD接口	標準C接口
AW6503	0.3X 輔助物鏡	連接于1X物鏡，工作距離：270mm
AW6504	0.4X輔助物鏡	連接于1X物鏡，工作距離：195mm
AW6505	0.5X輔助物鏡	連接于1X物鏡，工作距離:160mm
AW6506	0.6X輔助物鏡	連接于1X物鏡，工作距離:130mm
AW65075	0.75X輔助物鏡	連接于1X物鏡，工作距離:105mm
AW6515	1.5X輔助物鏡	連接于1X物鏡，工作距離:50mm
AW6520	2.0X輔助物鏡	連接于1X物鏡，工作距離:39mm
LC6511	11mm同軸器	連接11mm LED點光源
LC6511P	11mm偏光同軸器	連接11mm LED點光源，偏光調節
L6511	11mmLED點光源	3W,連接于11mm同軸器，標配白光，可選配紅黃藍紫綠光源
LR65	LED 環形光源	12V 5W LED 環形光源，0-100%亮度可調
LR65P	偏光LED環形光源	12V 5W LED 環形光源，0-100%亮度可調
OD6590	90度轉角棱鏡	反像
OD65180	90度轉角棱鏡	正像
AW0342	可調物鏡	0.3X，WD:270mm-0.42X，WD:160mm

物鏡		接口
物鏡		0.3X	0.45X	0.5X	0.67X	標配1.0X	1.5X	2.0X	3.0X
標配1.0X WD:86 mm	倍率	0.18-1.5X	0.27-2.25X	0.3-2.5X	0.4-3.4X	0.6-5.0X	0.9-7.5X	1.2-10X	1.8-15X
標配1.0X WD:86 mm	FOV/mm	4022.5-4.82.7	26.715-3.21.8	2413.5-2.81.6	1810.1-2.11.2	126.7-1.40.8	84.5-0.90.5	63.3-0.70.4	42.2-0.40.2
0.3X WD:270mm	倍率	0.05-0.45X	0.08-0.67X	0.09-0.75X	0.12-1X	0.18-1.5X	0.27-2.25X	0.36-3X	0.54-4.5x
0.3X WD:270mm	FOV/mm	14481-169	9050.6-10.76	8045-9.65.4	6033.7-7.24	4022.5-4.82.7	26.615-3.21.8	2011.2-2.41.3	13.37.5-1.60.9
0.4X WD:195mm	倍率	0.07-0.57X	0.1-0.85X	0.11-0.95X	0.15-1.27X	0.22-1.9X	0.34-2.85X	0.45-3.8X	0.68-5.7X
0.4X WD:195mm	FOV/mm	102.857.8-12.67.1	7240.5-8.54.7	65.436.8-7.54.2	4827-5.63.1	32.718.4-3.72.1	21.211.9-2.51.4	169-1.81.1	10.55.9-1.20.7
0.5X WD:160mm	倍率	0.09-0.75X	0.13-1.12X	0.15-1.25X	0.2-1.67X	0.3-2.5X	0.45-3.75X	0.6-5.0X	0.9-7.5X
0.5X WD:160mm	FOV/mm	8045-9.65.4	55.331.1-6.43.6	48*27-5.73.2	3620.2-4.32.4	2413.5-2.81.6	169-1.91.1	126.7-1.40.8	84.5-0.90.5
0.6X WD:130mm	倍率	0.1-0.9X	0.16-1.35X	0.18-1.5X	0.24-2X	0.36-3X	0.54-4.5X	0.72-6X	1.08-9X
0.6X WD:130mm	FOV/mm	7240.5-84.5	4525.3-5.33	4022.5-4.82.7	3016.8-3.62	2011.2-2.41.3	13.37.5-1.60.9	105.6-1.20.6	6.63.7-0.80.45
0.75X WD:105mm	倍率	0.13-1.12X	0.2-1.68X	0.22-1.88X	0.3-2.5X	0.45-3.75X	0.68-5.6X	0.9*7.5X	0.68-11.2X
0.75X WD:105mm	FOV/mm	55.331.1-6.43.6	3620.2-4.22.4	32.718.4-3.82.1	2413.5-2.81.6	169-1.91.1	10.65.9-1.30.7	84.5-0.90.5	10.65.9-0.60.3
1.5X WD:50 mm	倍率	0.27-2.25X	0.4-3.37X	0.45*3.75X	0.6-5.02X	0.9-7.5X	1.35-11.25X	1.8-15X	2.7-22.5X
1.5X WD:50 mm	FOV/mm	26.615-3.21.8	1810.1-2.11.2	169-1.91.1	126.7-1.40.8	84.5-0.90.5	5.33-0.60.3	42.2-0.40.2	2.61.5-0.30.1
2.0X WD:39 mm	倍率	0.36-3X	0.54-4.5X	0.6-5.0X	0.8-6.7X	1.2-10X	1.8-15X	2.4-20X	3.6-30X
2.0X WD:39 mm	FOV/mm	21.611.2-2.41.3	13.37.5-1.60.9	126.7-1.40.8	95.1-1.10.6	63.3-0.70.4	42.2-0.40.2	31.6-0.30.2	21.1-0.20.1
